生物质流化床气化发电多联产系统

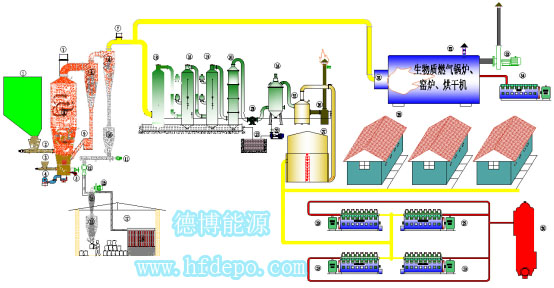

生物质流化床气化发电多联产系统图

一、原料

木屑、竹屑、秸秆等。

二、多联产产品

1、电力

生物质气化后的燃气经冷却、净化后送入内燃发电机组发电，或者直接送入锅炉燃烧生产蒸汽发电。

2、生物质炭

2.1木（竹）炭

木（竹）屑气化后的木（竹）炭含碳80~85%，可采用物理法生产高品质活性炭，或者直接用以生产机制木炭。

2.2秸秆炭

秸秆气化后的秸秆炭含碳45~50%，可用以生产炭基复合肥。

3、提取液

冷却净化过程中，燃气中的生物质提取液溶入循环水中，随着系统的不断运行，提取液浓度不断增加，当达到出售浓度时，直接出售给叶面肥厂用以生产叶面肥。

4、热力

生物质气化后的燃气可直接送入锅炉、窑炉燃烧，生产蒸汽或为窑炉提供热源。

内燃发电机组排烟尾气温度约550℃，可生产蒸汽或热水、或者用于物料的烘干、制冷。

5、燃气

生物质气化后的燃气经冷却净化后作为居民的生活用气。
